燃料电池型呼出气体酒精含量检测仪

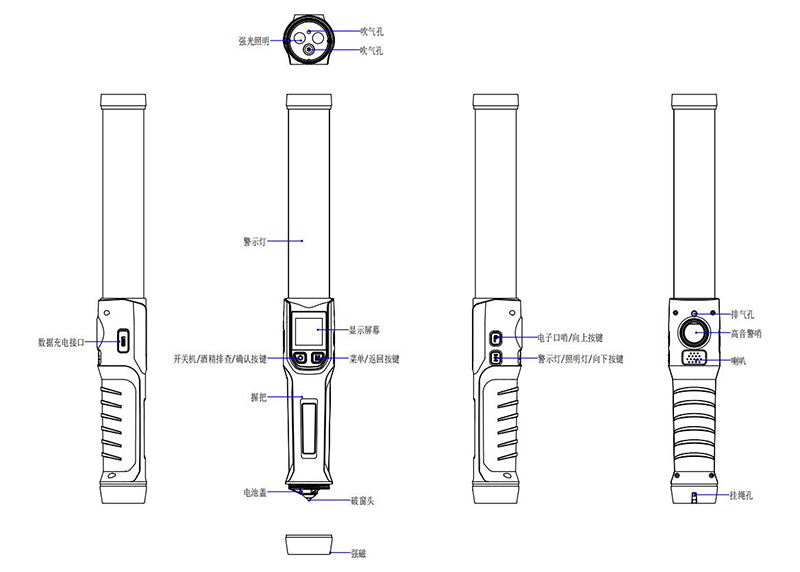

一、外观示意及按键说明
二、规格参数
|
项目 |
参数 |
|
测量模式 |
快速排查，自动检测 |
|
抽气方式 |
连续泵吸，工作时连续抽气，测量途中可根据需要随时暂停 |
|
测量范围 |
0~400mg/100mL BAC |
|
灵敏度 |
1mg/100mL BAC |
|
测量单位 |
mg/L(BrAC)、mg/mL(BAC)可选 |
|
显示方式 |
1.3英寸OLED彩色显示 |
|
操作形式 |
菜单式 |
|
按键 |
四按键：警灯键、酒精检测键、照明键、口哨键，四键功能独立 |
|
测量精度 |
标准气体浓度50mg/100mL BAC时： |
|
A、吹气距离小于5cm时：±5.0mg/100mL |
|
|
B、吹气距离5~10cm时：±6.0mg/100mL |
|
|
C、吹气距离大于10cm时：±10.0mg/100mL |
|
|
测量时间 |
1~15秒可调 |
|
环境条件 |
操作温度范围： 0~50度 |
|
环境湿度：20~98% |
|
|
大气压力：600~1400hPa |
|
|
使用电池 |
18650锂电池：4.35V/3000mAh，可连续酒测500次以上 |
|
重量 |
273g包括电池 |
|
功耗 |
正常工作120mA、灯亮300mA |
|
使用传感器 |
燃料电池传感器 |
|
手电筒功能 |
高亮白光 |
|
指挥棒功能 |
红蓝光常亮、频闪、交互闪功能可任意切换 |
|
尺寸 |
长 * 直径：360mm * ø45mm |
|
省电模式 |
仪器在酒测状态下5分钟自动关机，手电筒和指挥棒模式不自动关机 |
三、使用说明
使用前请检查电池是否装好，反时针旋转拧开电池盖，将电池按正负极装入电池窗体，并顺时针方向旋紧电池盖即可使用。
一、酒精浓度检测

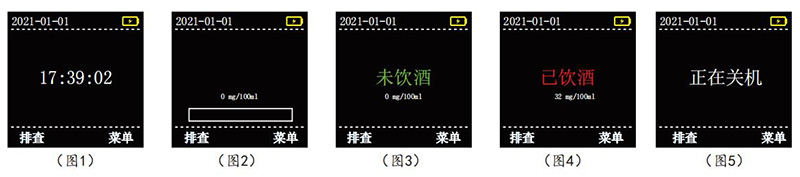

长按“开关机/酒精排查/确认按键”2秒开启机器，屏幕显示开机画面（图1）。
再次短按，语音提示“请吹气”屏幕显示（图2），吹气2-4秒后；
A，当被测者未采样到有酒精气体时，语音提示“未饮酒，谢谢您的配合”，屏幕显示“未饮酒”（图3）；
B，当被测者采样到有酒精气体时，指挥棒会出现红蓝闪光，语音提示“您已饮酒驾驶，请配合检查，谢谢”，屏幕显示“已饮酒+酒精浓度（00mg/100mL）”（图4）。
开机后，长按“开关机/酒精排查/确认按键”3秒关机，屏幕显示关机画面（图5）。
注意：在进行酒精浓度检测时最好关闭指挥棒和手电以免对被测试人造成不必要的视觉干扰。
二、指挥棒操作
短按一下“警示灯/照明灯/向下按键”开启指挥棒常亮状态，依次短按可循环选择：常亮、频闪、交互闪、关闭。
三、手电筒操作
长按“警示灯/照明灯/向下按键”，开启照明灯常亮，再次长按关闭照明灯。
四、口哨操作
短按一下“电子口哨/向上按键”，机器“嘀”一声；长按“电子口哨/向上按键”，机器“嘀”…
五、菜单设置

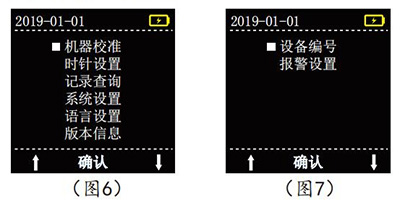

开机状态下，短按一下“菜单/返回按键”进入到菜单设置界面。按“电子口哨/向上按键”/“警示灯/照明灯/向下按键”进行上下选择，按“开关机/酒精排查/确认按键”进行确认，短按一下“菜单/返回按键”返回上一级。
可对“机器校准、时钟设置、记录查询、系统设置、语音设置、版本信息、设备编号、报警设置”等八项菜单进行设置或查看。
六、破窗器
将破窗头盖子反时针方向旋转即可打开盖子，紧急情况下可使用破窗器。
七、磁铁
握柄末端带有磁铁，可将机器吸附在金属上。
八、充电操作
使用本机自带的适配器和USB线，连接机器USB接口进行充电，充电时显示屏和头部红色指示灯会亮，电池充满电时间约为3小时。
九、应用范围
酒精测试仪适用于交警快速排查酒后驾驶。也可以用于政府机构，矿业以及交通运输企业危险工作岗位的检查，娱乐场所酒后驾驶预防等。
十、产品功能描述
酒精测试仪采用的快速检测方法，通过连续抽取被测人呼出的气体。来定量或定性判断被测量人是否饮用了酒精饮料。仪器检测最快可以在3秒钟内分析判断，得出测量结果。仪器具有极高的灵敏度，最大限度减少漏判可以性。
四、注意事项：
1.防止本机从高处跌落或受剧烈震动；
2.本产品不得在含有腐蚀性气体（如氯气等）的环境中存放或使用；
3.本产品必须使用原厂配送的4.35V/3000mAh 18650锂电池，且不能将电池置于高温环境中；
4.充电时请用本厂配送的电源适配器，若使用非本厂标配的电源适配器进行充电有可能会损坏本仪器。
